    “实验锯齿波跳汰机”的详细信息
实验锯齿波跳汰机
   【上一个】 【下一个
产品名称: 实验锯齿波跳汰机
产品型号: 实验锯齿波跳汰机
点击次数: 1535次
产品信息:

产品概况:


   锯齿波跳汰机是在传统正弦波跳汰机基础上进行研制和改进的重选设备,其上升水快,时间短;下降下水慢,时间长;克服了正弦波跳汰机产生的上升、下降水流和作用时间相同的缺陷

锯齿波跳汰机还广泛应用于低度锰矿、褐铁矿的品位提高,工业炉渣回收有色金属以及回收河砂中的有用矿物,如金、钨、锡、锰、铁、铅、锌、锑、金刚石等金属。

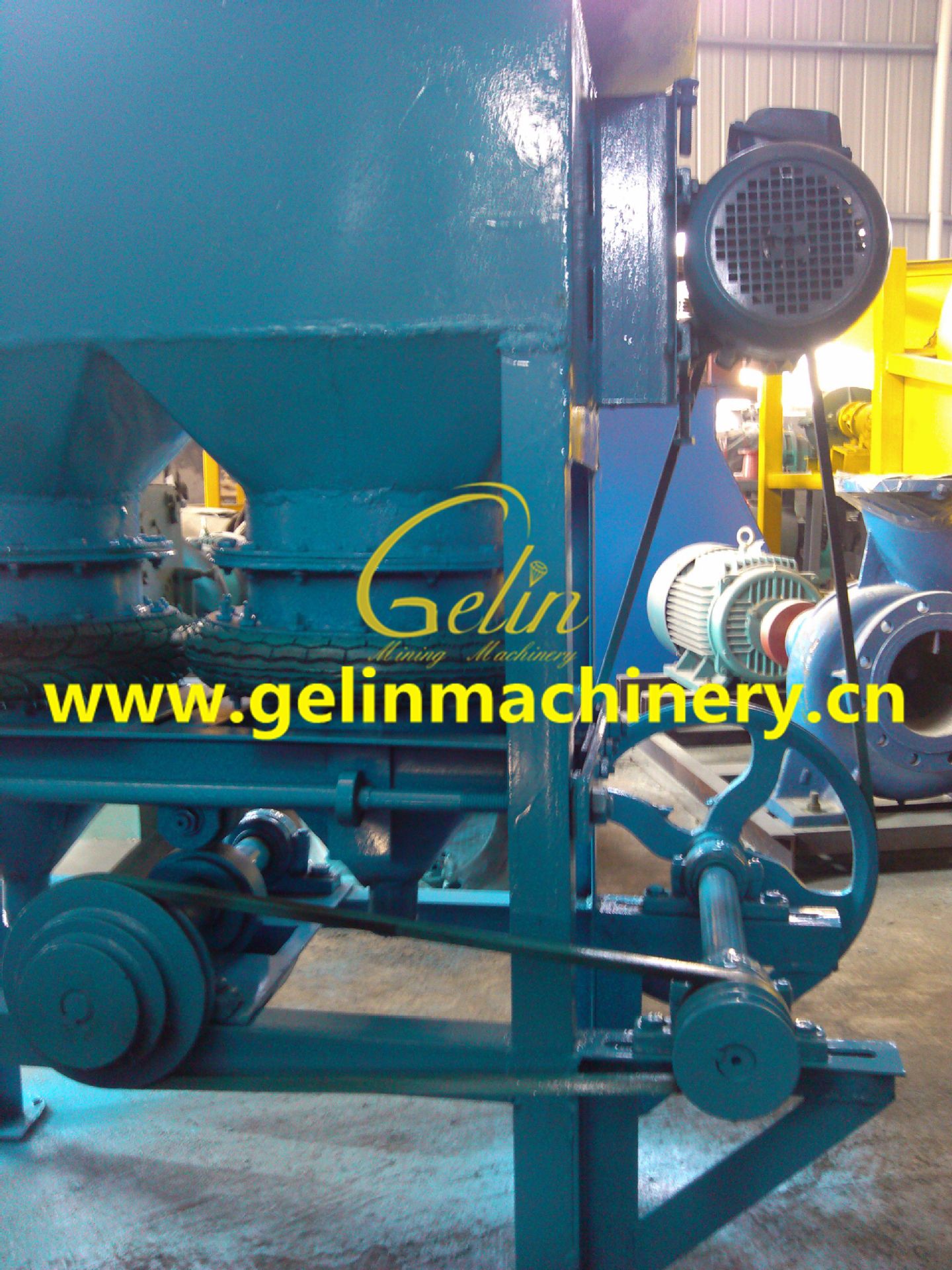

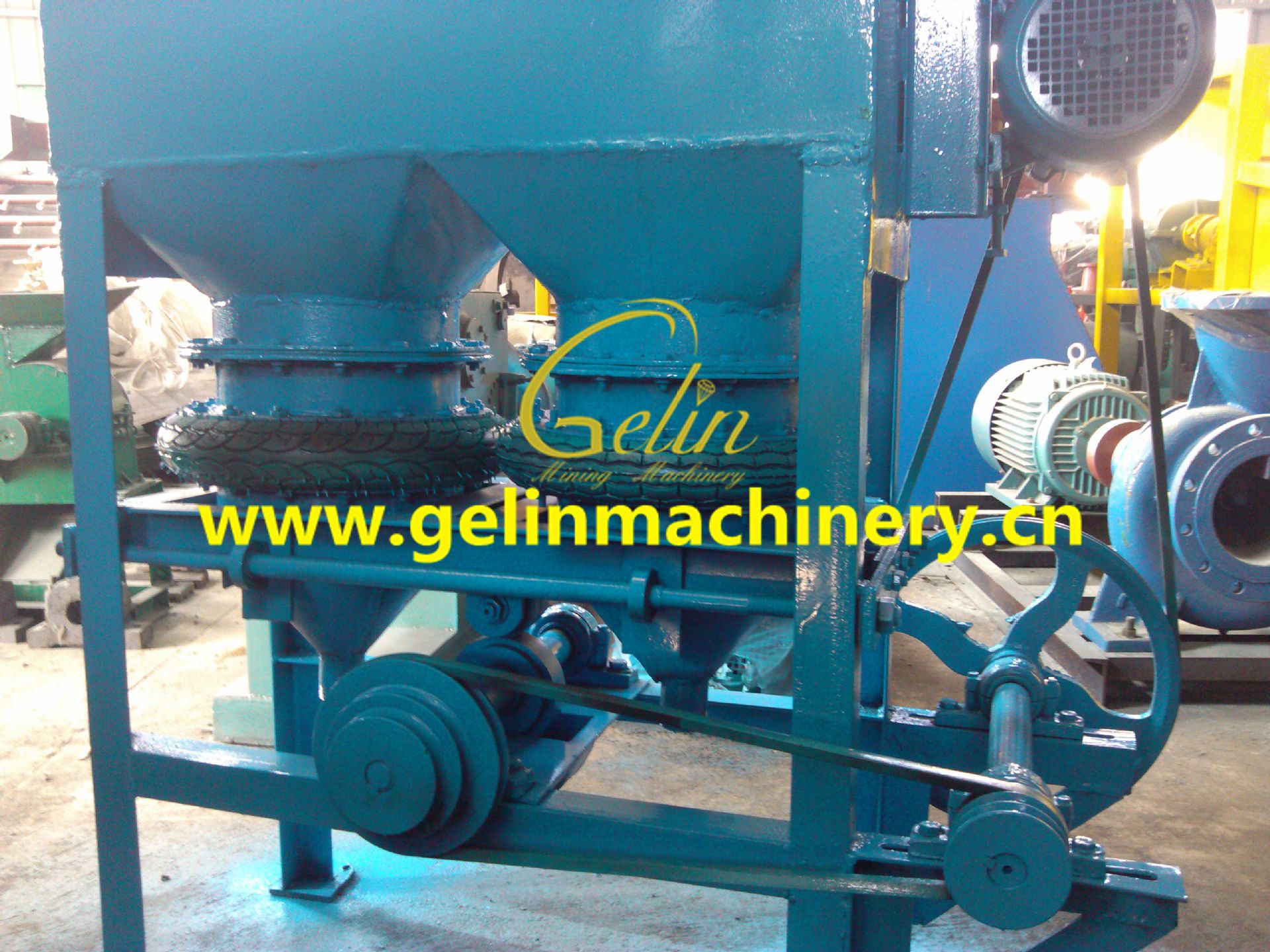

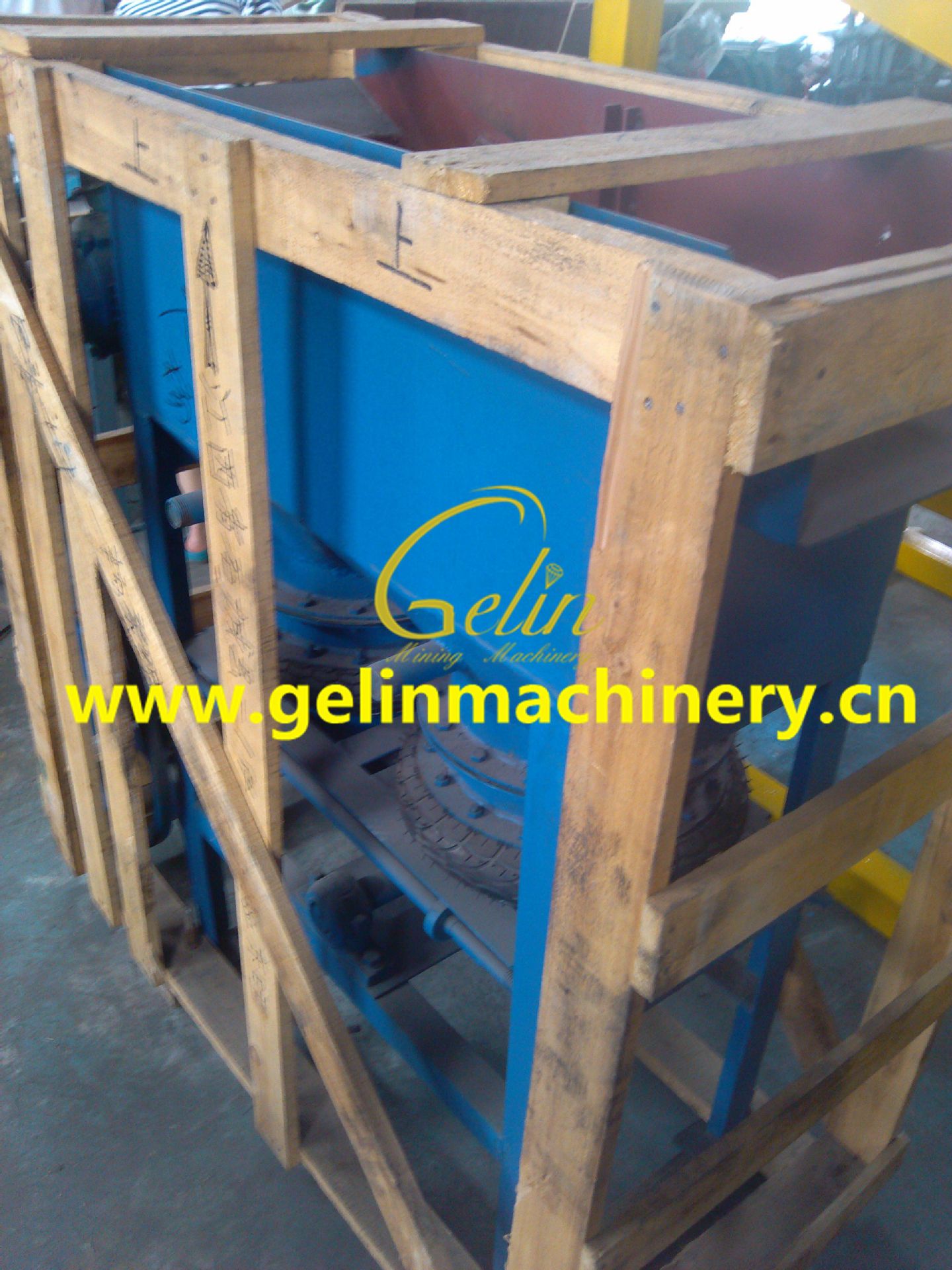

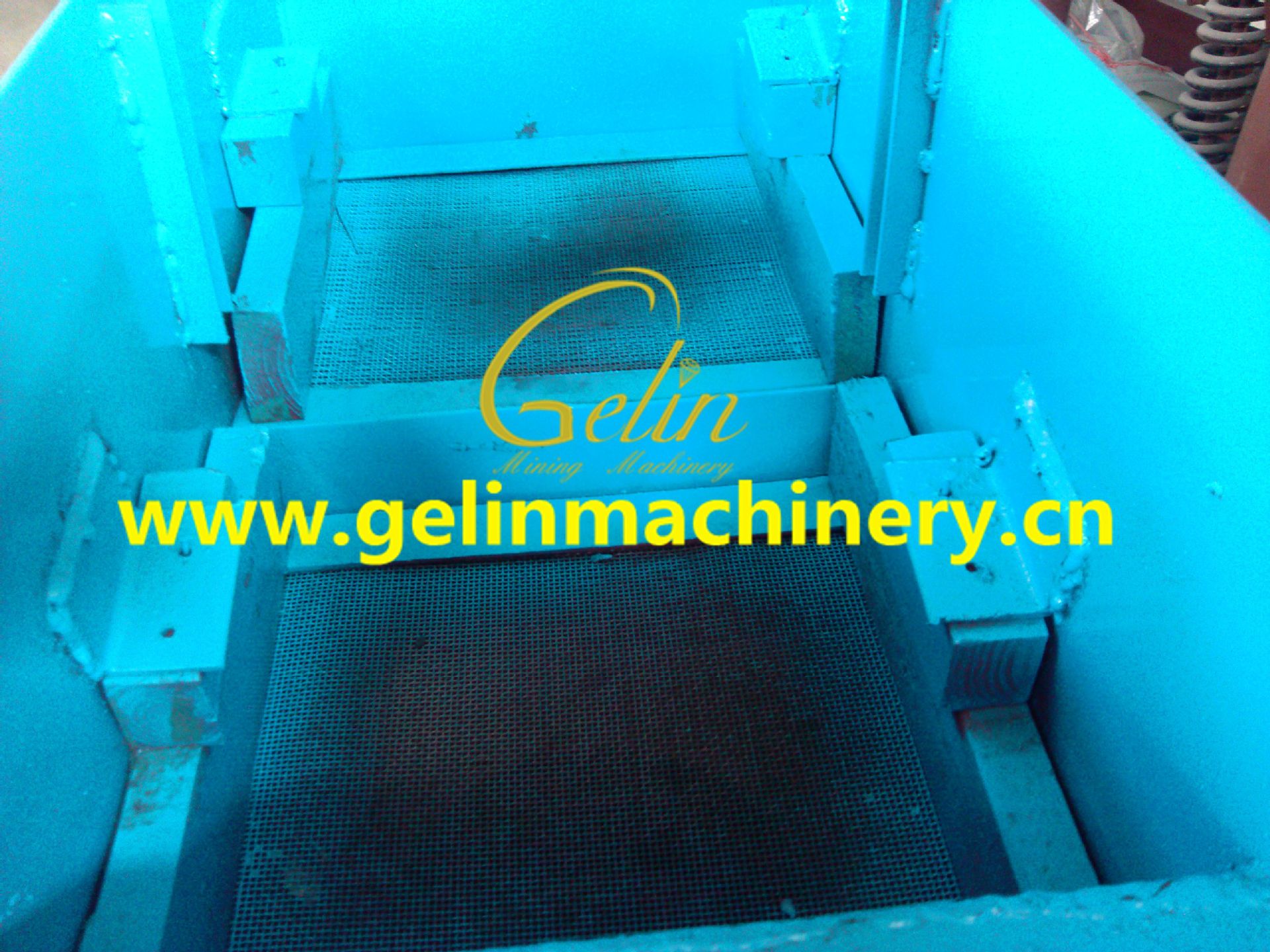

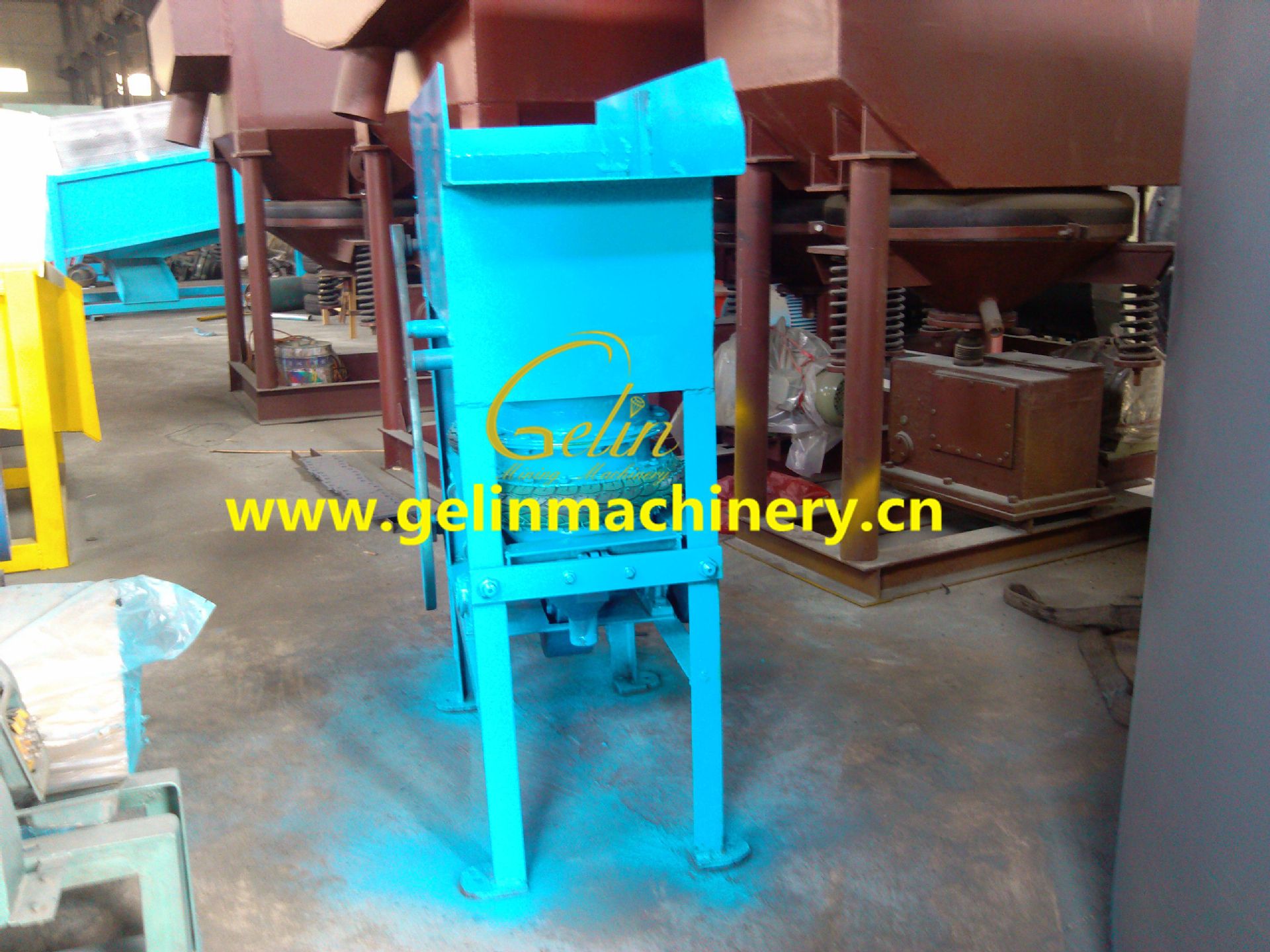

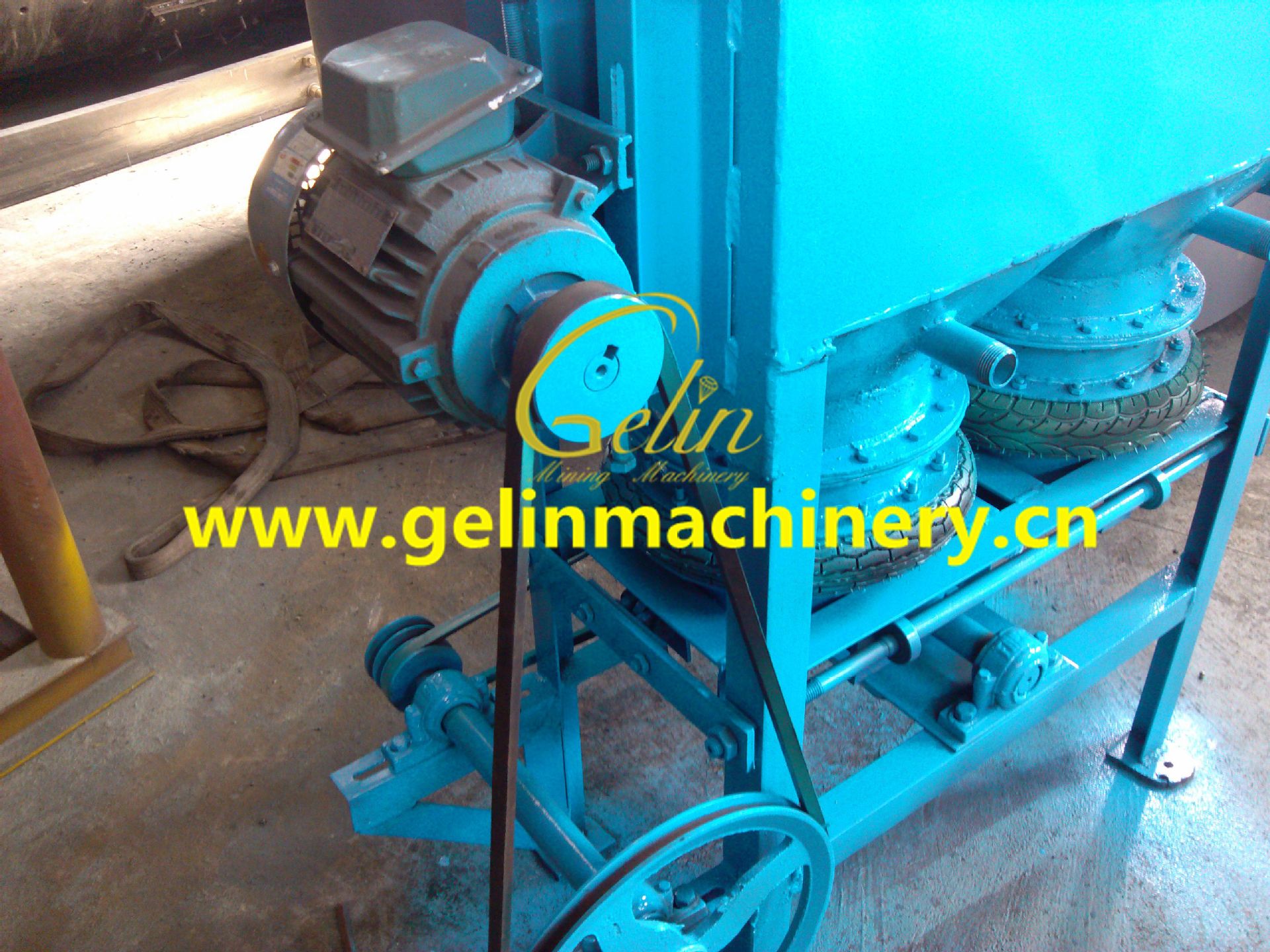

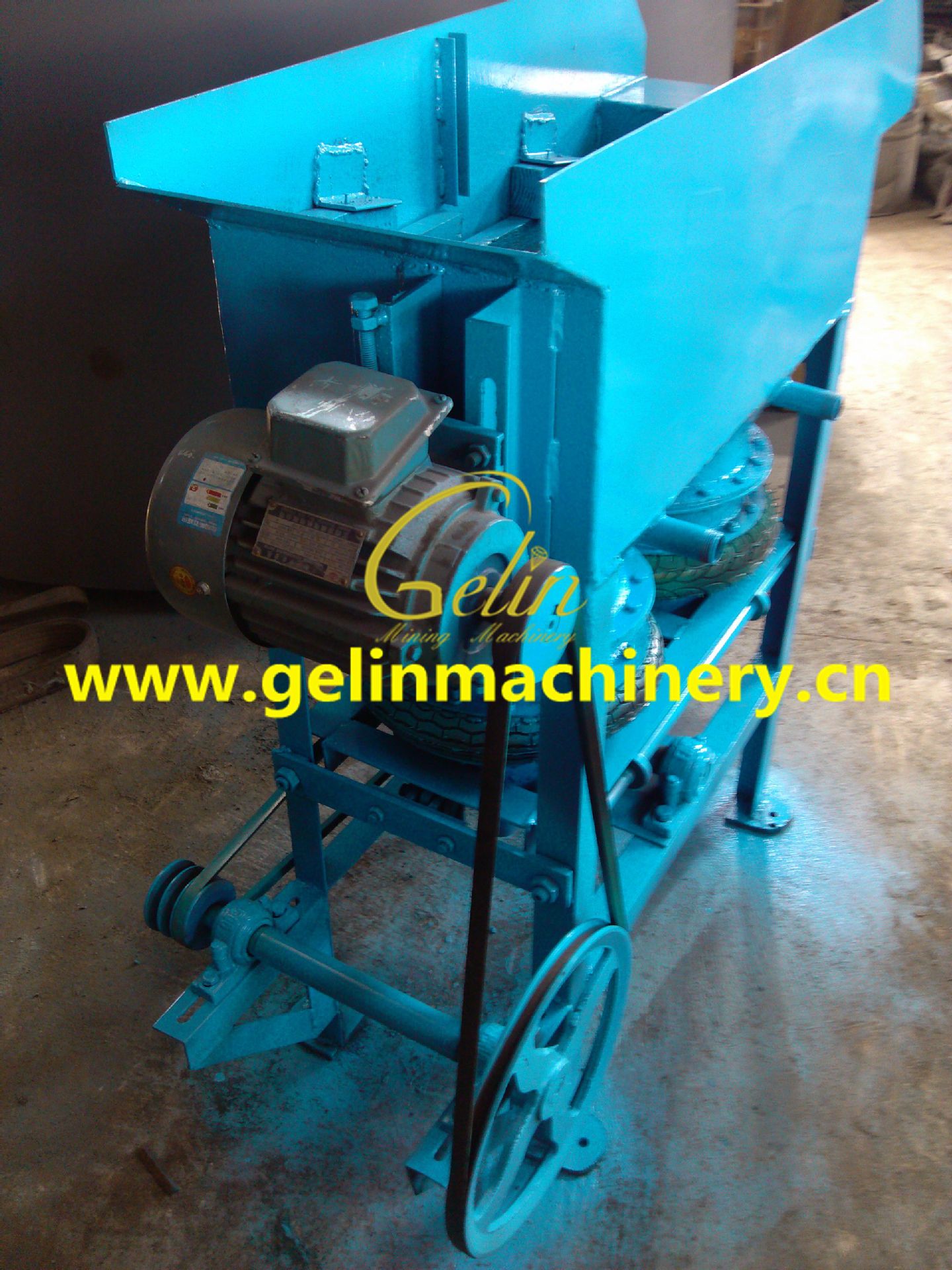

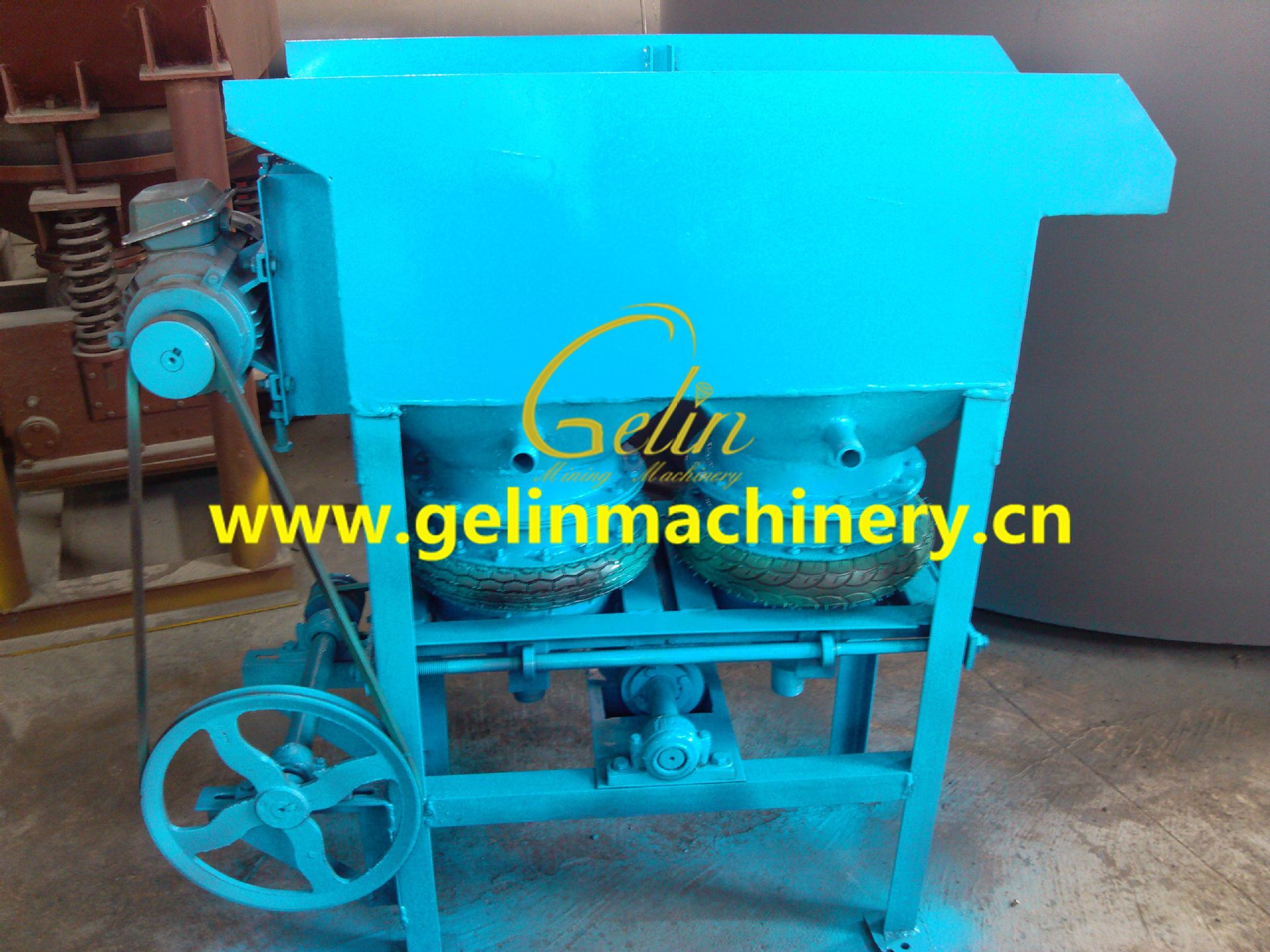

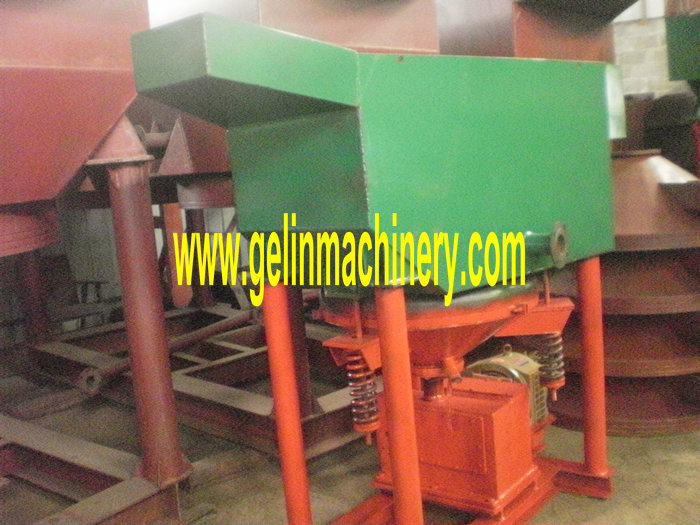

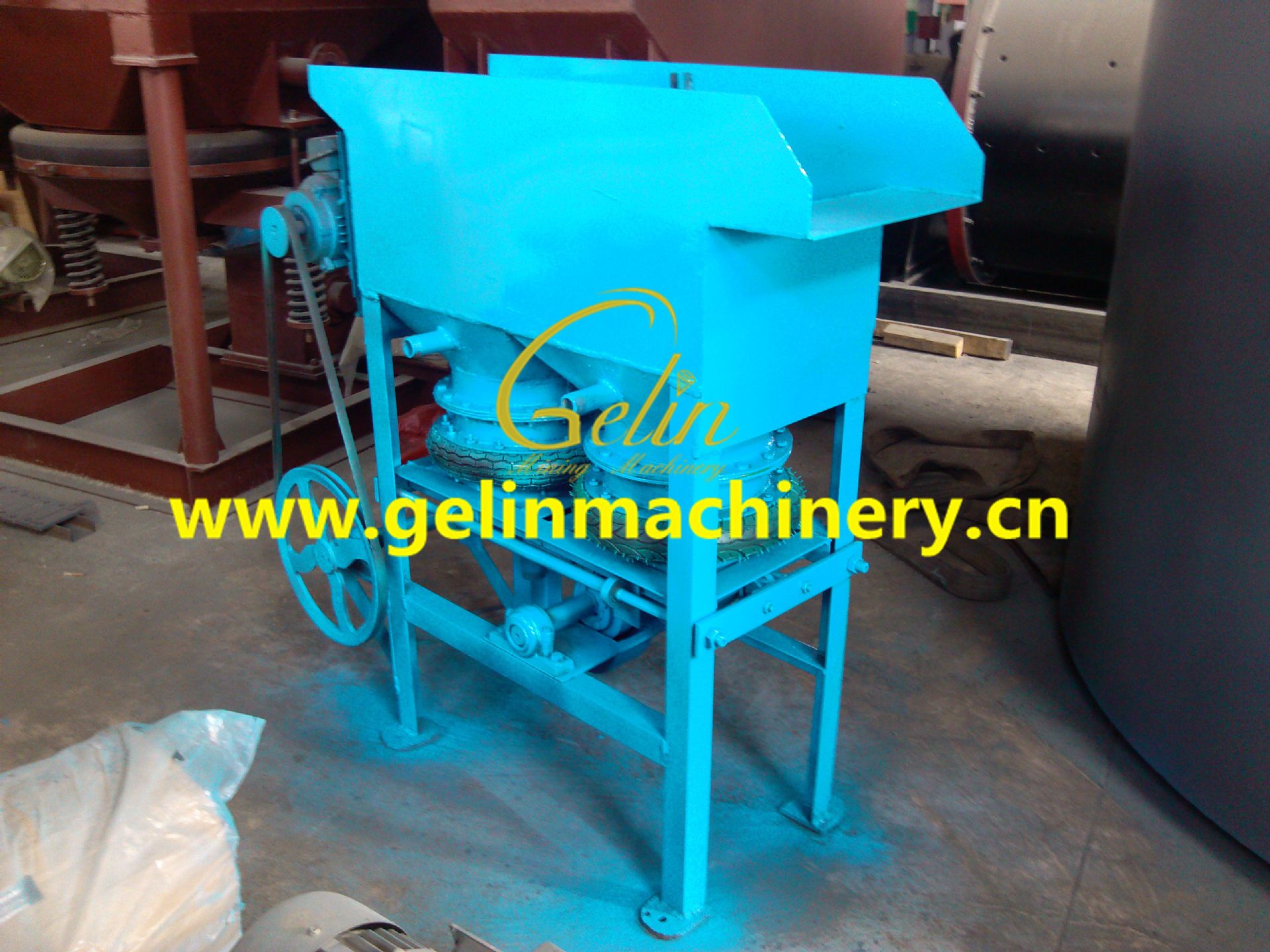

产品图片:




























产品工作原理


 跳汰机结构由:机身、传动装置、分水器、活栓等主要部分组成,机体有两个大小的跳机斗,每个斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质()的鼓动来进行。电动机通过三角皮带带动大皮轮转动,使偏心轴上的连杆上下运动,与此连杆连接的摇臂也上下运动,摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动,进行跳汰。


产品规格及技术参数:



项目 跳汰室 隔膜 给矿粒度mm 筛下补给水量m3/ 补给水压力 处理量 电机 外形尺寸mm
参数 吨矿 Mpa t/h 功率
型号 形状 面积m2 冲程mm 冲次 kw
/min
JT0.57-1 梯形 0.57 M12凸轮)8.5—12 80-180 <6 1-2 ≥0.05 1.5-3 1.5 1550×780×1530
JT1-1 梯形 1.04 M17凸轮)10—17 <10 2-3 2.5-5 2.2 2270×1110×1890
JT2-2 矩形 2.28 M21凸轮)12—21 <10 2-4 5-10 3 3225×1550×2050
