    “锯齿波跳汰机”的详细信息
锯齿波跳汰机
   【上一个】 【下一个
产品名称: 锯齿波跳汰机
产品型号: JT5-2
点击次数: 1581次
产品信息:

产品概况:



       锯齿波跳汰机是重力选矿设备备。由于它处理能力大,选别粒度范围广,回收率较好,故广泛应用于选别砂金、锡、钨、铅、锌、锑、锰、金刚石、铁矿等有色冶金矿山和采金船上。



(1)锯齿波跳汰机示意图

 undefined



                                             1-选矿槽体部分; 2-橡胶隔膜部分; 3-锥斗部分; 4-电磁调速电机部分;



  5-凸轮箱部分; 6-补给水管法兰; 7-筛网; 8-给矿槽 (2)型式 锯齿波跳汰机按补给水管法兰的安装位置分左、右式两种。站在给矿槽端,向排矿口看,补给水管在左边为左式,反之为右式。 (3)型号 锯齿波跳汰机型号以锯齿波跳汰机、选矿室面积、室数代号等组成,其型号说明如下:

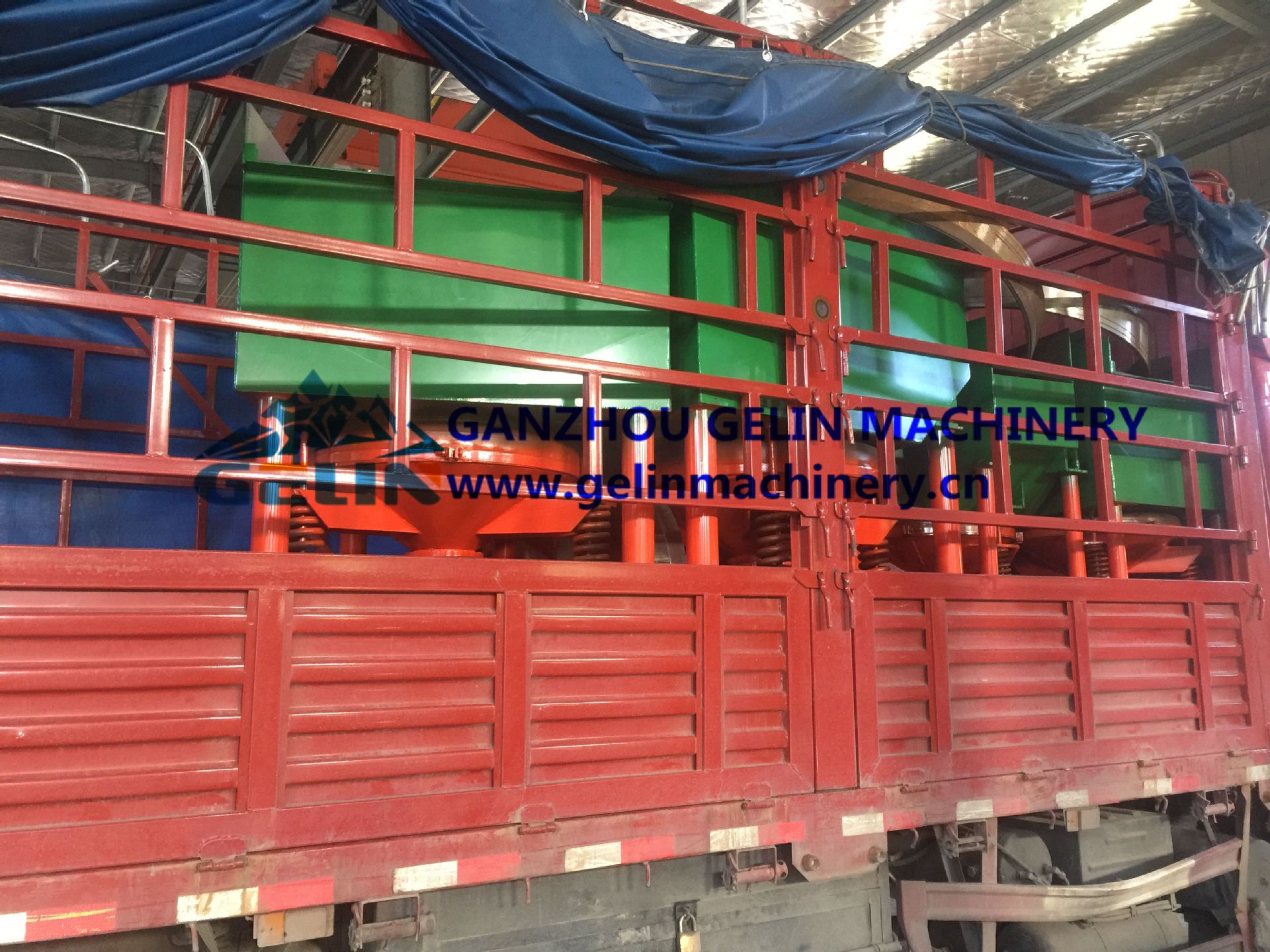

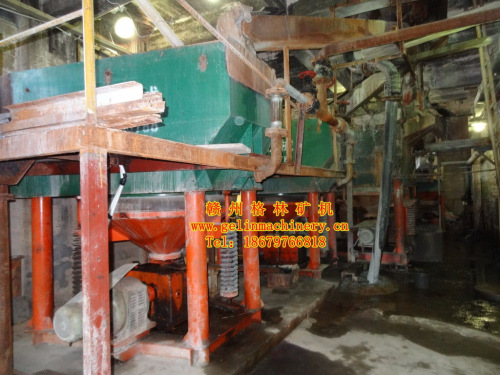

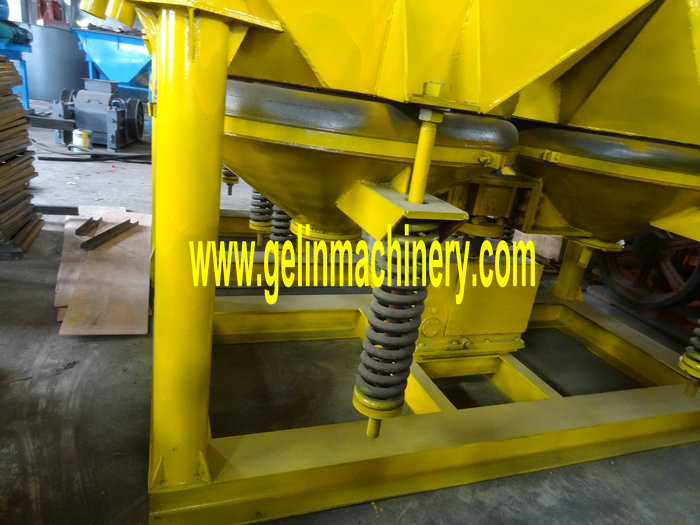

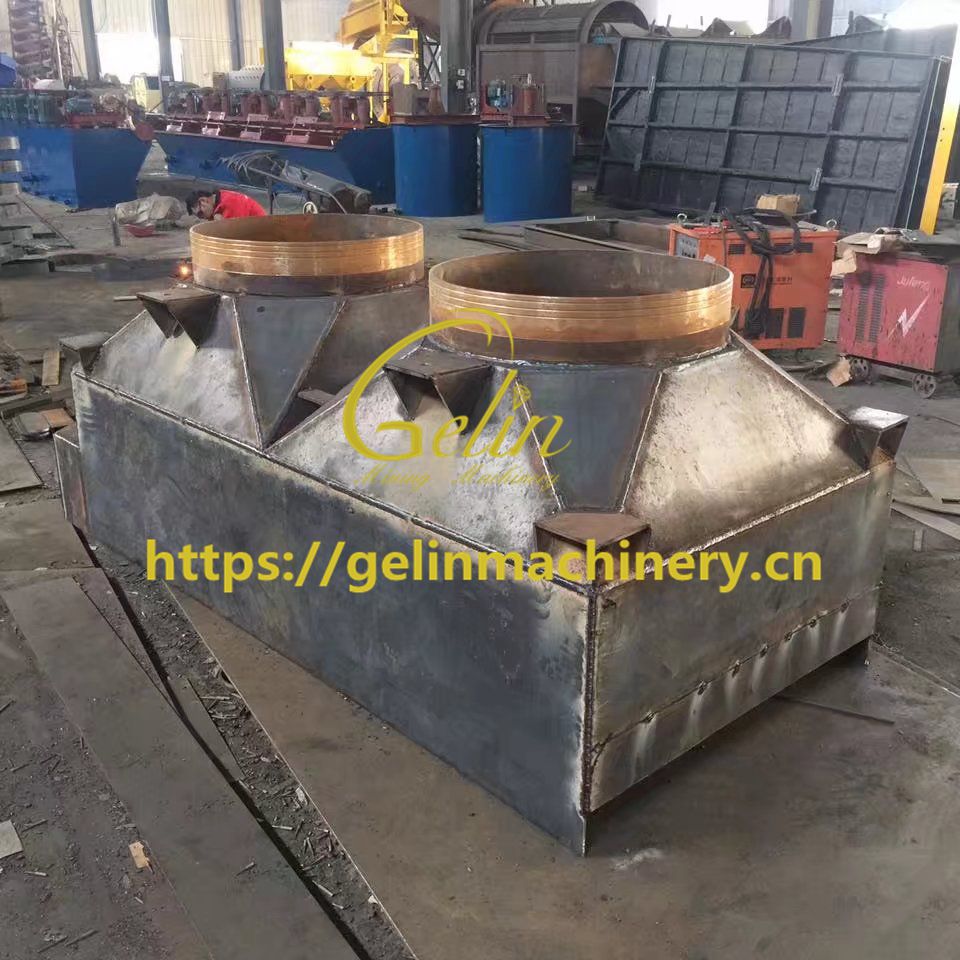

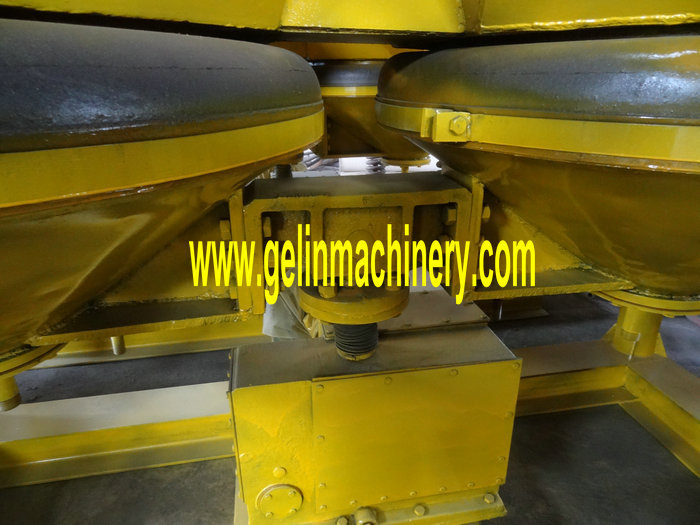

产品图片:





















































产品应用范围:

    锯齿波跳汰选矿,除了很微细的物料外,可以处理各种粒度的矿物原料。工艺操作简单,设备处理能力大,因此,在生产中应用很广泛。对于金属矿石,是处理粗、中、细粒铁矿锰矿的主要方法,并大量用于选别锡、钨矿石、砂金、铅、锌、锑、锰、金刚石、铁矿等有色冶金矿山和采金船上;跳汰法在处理含金,钽铌、钛、锆、铬的原生矿石和砂石的选别。

产品规格及技术参数:

项目
参数
型号
跳汰室
隔膜
给矿粒度mm
筛下补给水量m3/
吨矿
补给水压力
Mpa
处理量
t/h
电机
功率
kw
外形尺寸mm
重量
kg

备注
形状
面积m2
冲程mm
冲次
次/min
JT0.57-1
梯形
0.57
(M12凸轮)8.5—12
(M17凸轮)10—17
(M21凸轮)12—21
80-180
<6
≥0.05
1.5-3
1.5
1550×780×1530
610

JT1-1
梯形
1.04
<10
2-3
2.5-5
2.2
2270×1110×1890
900

矩形
2.28
<10
2-4
5-10
3
3225×1550×2050
1640

JT3-1
梯形
3
12-30可调
50-125
<10
3-6
≥0.05
7.5-15
5.5
2745×2000×3030
3085

JT4-2
矩形
4
25-57五种凸轮可调
<25
4-8
8-20
7.5
4240×1990×2750
3098
大颗粒跳汰机
JT4-2A
矩形
4
25-57五种凸轮可调
<25
4-8
8-20
4×2
4240×1990×2750
3500
大颗粒跳汰机
双传动
JT5-2
梯形
4.86
12-30可调
<10
3-6
12-25
7.5
3600×2000×2600
4500
