    “实验室LY型摇床”的详细信息
实验室LY型摇床
   【上一个】 【下一个
产品名称: 实验室LY型摇床
产品型号:
点击次数: 2677次
产品信息:

产品的用途和特点:


          LY摇床是供实验室开展矿石可选性研究,实验和小型选厂等进行重力选矿常用设备,适用于细粒和微细粒稀有金属、黑色金属、有色金属、贵重金属等矿石和煤的选别。该设备单独选矿作业,也可与跳汰机,螺旋选矿机,离心选矿机等其它选矿设备配合使用。

        该设备依据入选矿物比重差和在往复不对称运动并呈倾斜的床面横向水流中的分层性能进行选别。具有不同比重矿物在床面上分带明显,精矿质量高,操作和调节方便等特点。
        摇床面结构有矿砂和矿泥,床面玻璃钢材质。

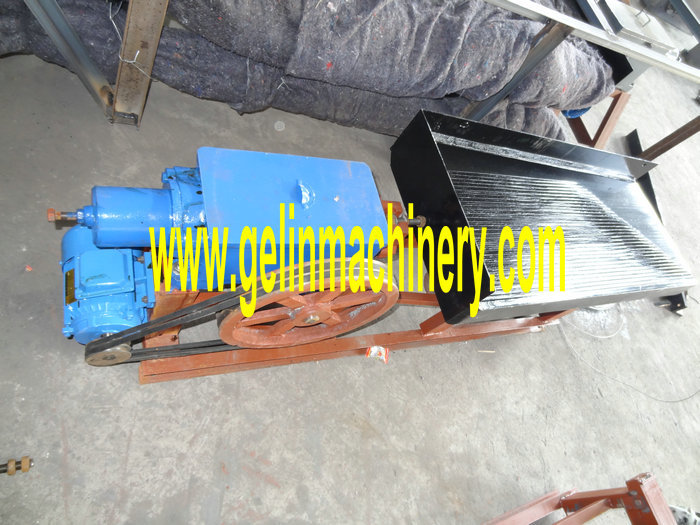

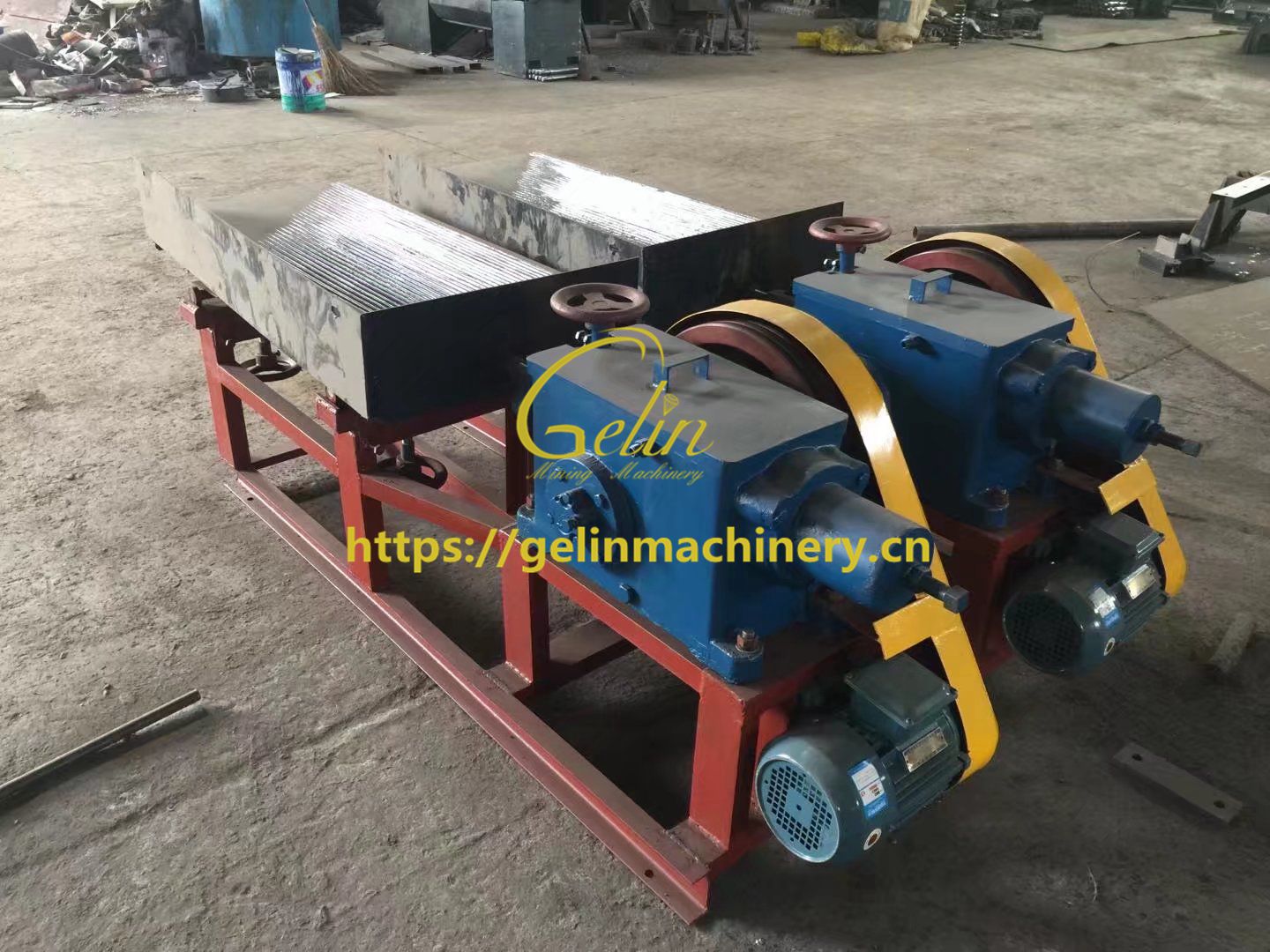

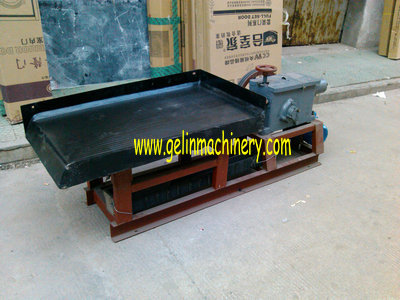

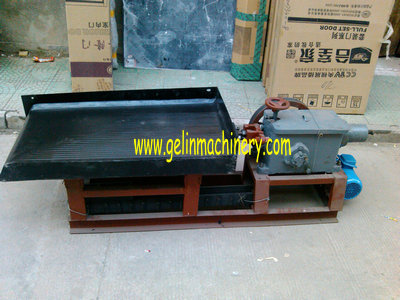

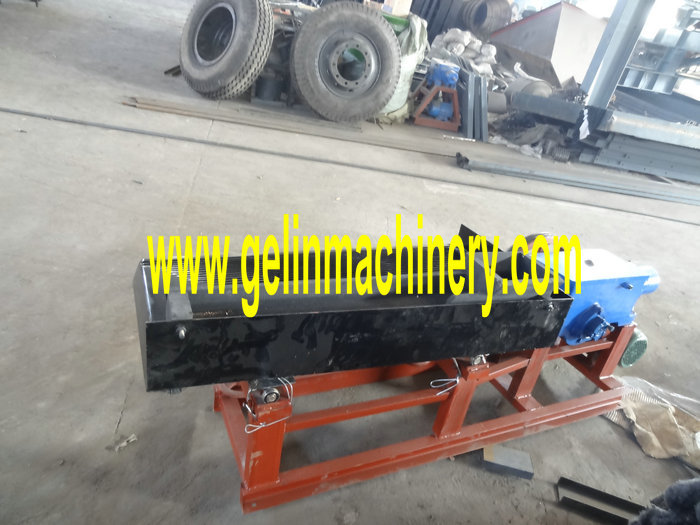

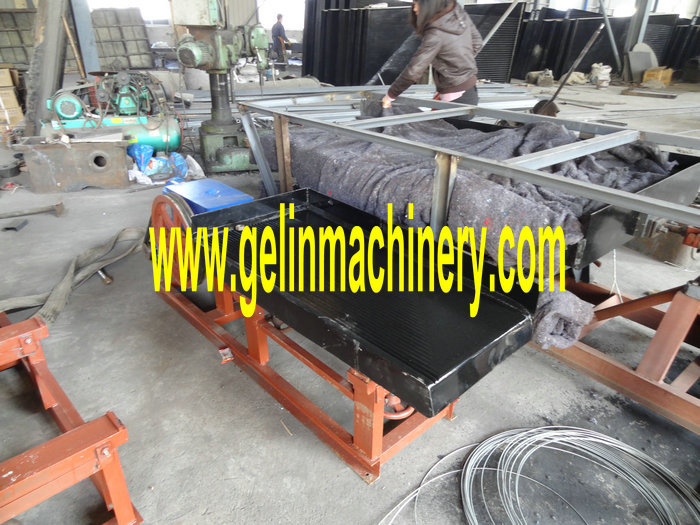

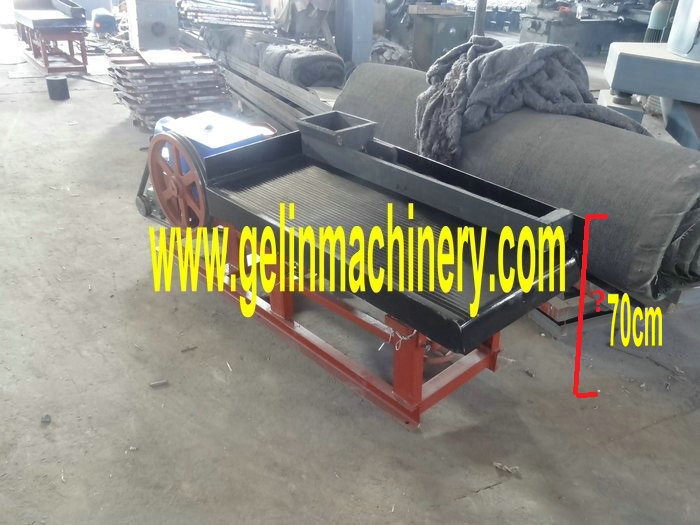

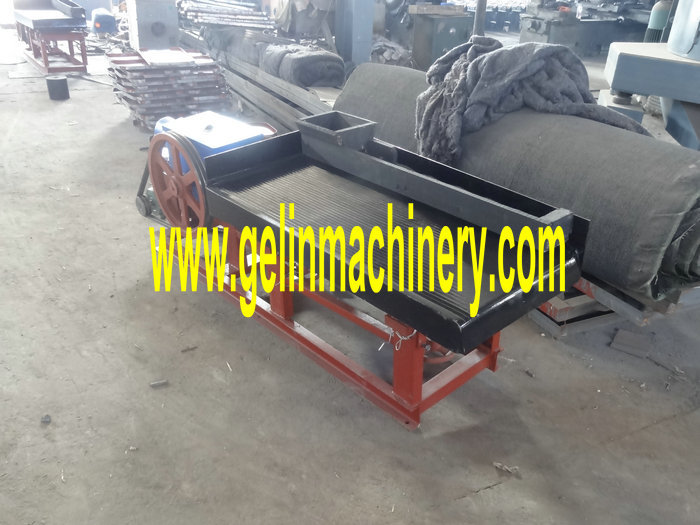

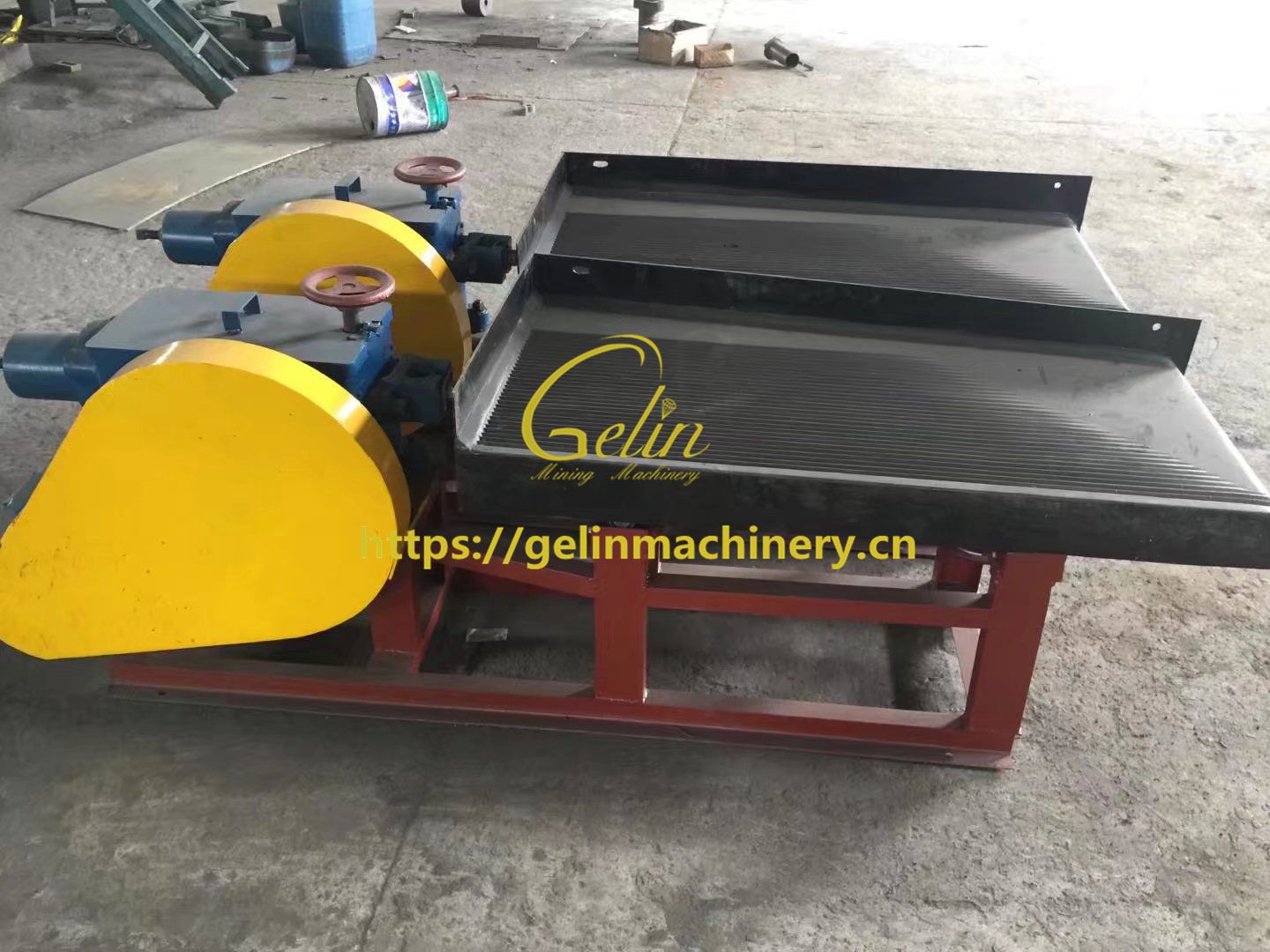

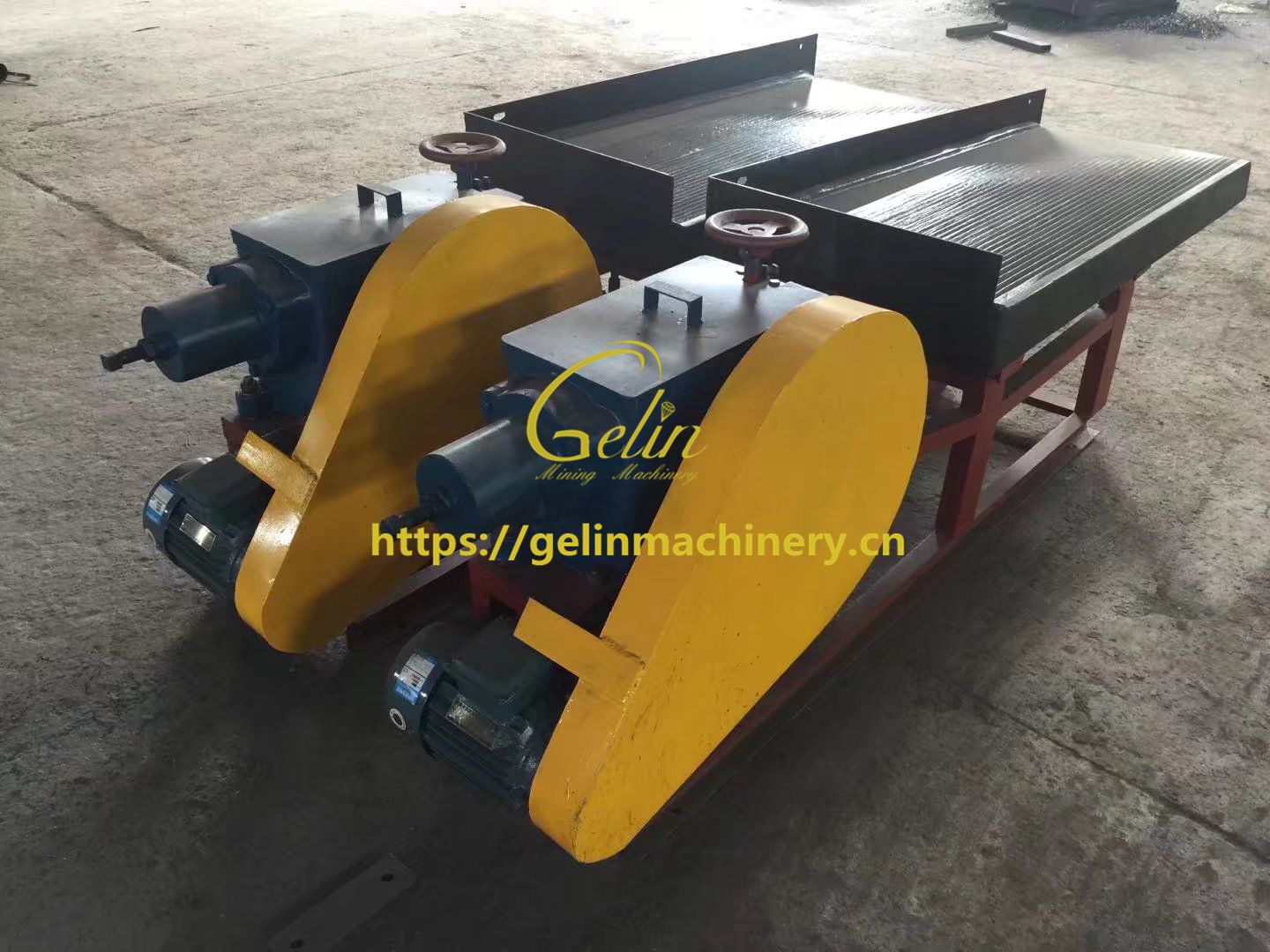

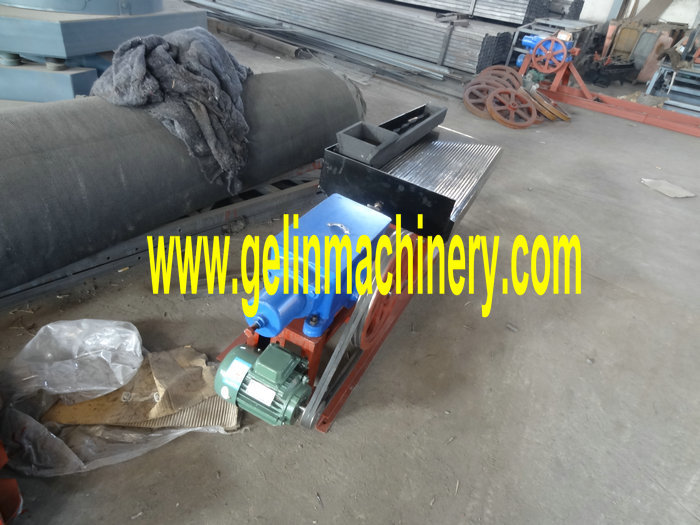

产品图片:


























产品结构及材质:

  本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。
  床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转,摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩。床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

产品应用范围:
  本设备适用于分选粒度0.3--0.074毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快。

产品规格及技术参数:





参数/型号
LY-4.08平方米
LY-1.95平方米
LY-0.5平方米
床面尺寸(mm)
3000×1620×1360
2100×1050×850
1100×500×430
冲程(mm)
6—30
12—28
9—17
冲次(次/分)
210—320
250—450
280—460
横向坡度
0—10
0—8
0—10
给矿粒度(mm)
矿砂床面
<2
<2
<2
矿泥床面
<0.074
<0.074
<0.074
给矿浓度
10-30
10-30
10-30
处理量(吨/台、h)
矿砂
0.7-1.5
0.4-0.8
0.1-0.2
矿泥
0.4-1
0.3-0.5
0.05-0.1
耗水量(吨/台、h)
0.3-1.5
0.2-1
0.1-0.5
电动机
型号
Y100L-4
Y90L-4
Y90L-4
功率(kw)
1.1
1.1
1.1
转速
1400
1400
1400
外型尺寸(mm)
4075×1650×800
3040×1050×780
1530×600×670
皮带
A-1033
B-2007
A-1245
摇床面重量(kg)
270
180
50
总重量(kg)
650
450
150
